RTD PT100

Así como los termopares pueden encontrarse en variadas formas y presentaciones físicas los RTD Pt100 también son fabricados con vástagos, cables de extensión, cabezas marinas y cualquier configuración que sea requerida por la aplicación en la que se vaya a utilizar. En los siguientes párrafos mencionaremos todos los modelos disponibles para sensor de temperatura RTD Pt100.

RTD PT100 CONEXIÓN CLAMP SANITARIA

RTD PT100 Sanitario tipo Clamp.jpg

RTD PT100 Sanitario tipo Clamp

El sensor tipo Pt100 es muy frecuentado en la industria alimenticia por su alta precisión y velocidad de respuesta, al mismo tiempo esta industria hace uso de las conexiones tipo clamp. Un Pt100 de conexión sanitaria obedece a los requerimientos de la FDA, sobre la generación de patógenos en cuerdas de conexión, o las leyes sanitarias de cada región.

SONDA PT100

La sonda de temperatura es de las configuraciones más utilizadas en el ramo de los termopares y RTD, ya que ofrece un diseño sencillo y conveniente para la medición de la temperatura en diferentes aplicaciones sencillas. El modelo de Pt100 con sonda incluye un casquillo de Acero Inoxidable personalizable en diámetro y longitud con cable de extensión que puede ser tan corto o largo como la aplicación lo requiera.

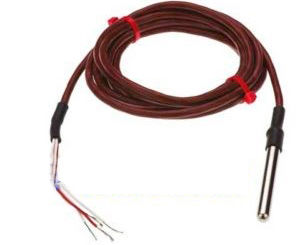

Sensor PT100 de Vástago

PT100 DE RESPUESTA RÁPIDA

Para aplicaciones de medición con Pt100 en embobinados de motores su utiliza un RTD con la configuración que se observa en la siguiente imagen, es decir, un sensor con punta expuesta que ofrece la mejor velocidad de respuesta disponible en el mercado. En ocasiones el elemento es protegido con una pequeña capa de aislante termocontractil para  prolongar un poco más la vida útil del instrumento.

Disponible en Pt100 clase A y Pt100 clase B con extensión de termoplástico disponible en diferentes longitudes.

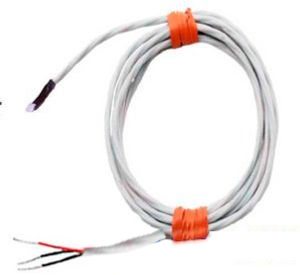

RTD PT100 de Respuesta Rápida

PT100 CON IMÁN

La configuración de un Pt100 con imán es una forma alternativa para la medición en superficies planas ferromagnéticas, facilita y asegura el montaje sobre la pieza a medir, este montaje es especialmente útil para la medición en estatores de motores.

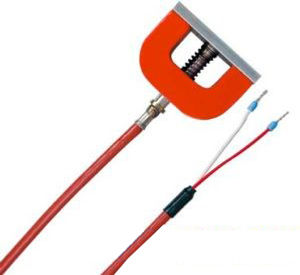

PT100 con imán

PT100 CON BAYONETA

Al igual que el termopar tipo J el Pt100 en configuración bayoneta sirve para la instrumentación en cañones e inyectores de resinas de plástico en procesos de inyección  y extrusión, sus mediciones son más exactas respecto al termopar asimismo la velocidad de respuesta es más eficiente en el Pt100, es por ello que algunos instrumentistas prefieren su uso respecto al termopar.

Sensor RTD con Bayoneta.jpg

Sensor RTD con Bayoneta

RTD PT100 CON CABEZA MARINA

Al igual que los termopares los RTD tipo Pt100 son muy convenientes con rosca de conexión y cabeza marina. La conexión típica de un Pt100 con cabeza marina es de 1/2″ NPT sin embargo, la conexión 3/4″ NPT también es muy frecuente entre otros tipos de cuerda.

La cabeza marina de un Pt100 está disponible en Aluminio y a prueba de explosión Clase 1 División 2 para uso en instrumentación de hidrocarburos, con tamaño perfecto para uso con transmisor de temperatura 4 a 20 mA o block cerámico de conexiones.

RTD PT100 con Cabeza Marina.jpg

RTD PT100 con Cabeza Marina

En algunas ocasiones la cabeza marina puede reutilizarse, el siguiente modelo es la refacción del modelo anterior.

Repuesto PT100 para Cabeza Marina.jpg

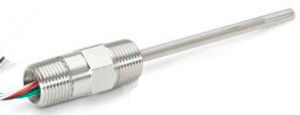

Repuesto PT100 para Cabeza Marina

Existe una versión simplificada de esta misma versión, se trata de un sensor de temperatura sin cabeza marina con extensión de cable de longitud personalizable, se recomienda una extensión de un máximo de 40 metros, disponible con extensión de fibra de vidrio, PVC, termoplástico y otros. La imagen siguiente muestra el sensor Pt100 con rosca NPT y cable de extensión.


PT100 con Rosca y Extensión

SENSOR RTD TIPO TORNILLO

El sensor pt100 en forma de tornillo es una versión muy utilizada en la industria en general por la facilidad del montaje a casi cualquier proceso con solo dar vueltas al tornillo de rosca estándar.

PT100 Tipo Tornillo.jpg

PT100 Tipo Tornillo
